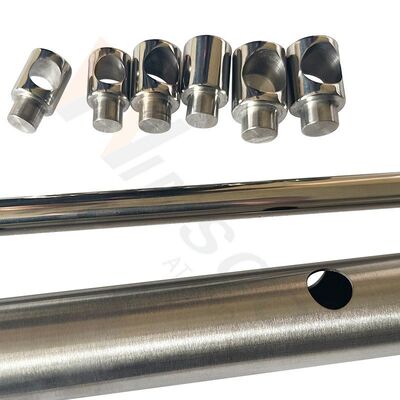

304 316 Kruisstaafhouder van roestvrij staal voor ronde relingbuizen, blinde gaten en doorgaten

Dwarsstanghouders en ronde buizen getoond ter referentie voor de aansluitingen.

Productbeschrijving

Dit cilindrische roestvrijstalen armatuur ontvangt via een zijopening een ronde dwarsbalk. Het montage-uiteinde sluit aan op het steunorgaan volgens het gekozen montageontwerp en de bevestigingsopstelling.

Kies eenblind-gat houderwaar de dwarsbalk eindigt, of ahouder met doorgaand gatwaarbij een doorlopende buis door de fitting loopt. Bevestig de buisdiameter, houderafmetingen en montagegegevens voordat u bestelt.

De foto's tonen spiegelgepolijste fittingen. Satijnafwerking is een aparte bestelmogelijkheid en dient bij de offerteaanvraag te worden aangegeven.

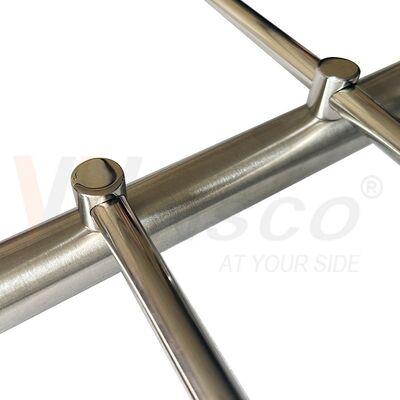

Voorbeeld van verbinding met ronde buis

Voorbeeld van dwarsbalkverbindingen op een ronde steunbuis. De definitieve bevestigingsdetails volgen het goedgekeurde montageontwerp.

Opties voor blinde gaten en doorlopende gaten

Doorlopende versie links en blinde versie rechts.

Productspecificaties

Gelieve de exacte buisafmetingen in millimeters te vermelden. Verbindingsbuizen en bevestigingsmateriaal zijn alleen inbegrepen indien gespecificeerd in de offerte.

Maatopties en voorbeeldmatching

Er kunnen verschillende houdermaten worden beoordeeld, zodat deze bij uw buizenassortiment passen. Stuur een maattekening of een bestaand monster mee, inclusief de boringdiameter, lichaamsafmetingen en details van het montage-einde.

Houder- en buismonsters ter illustratie van verschillende maatcombinaties.

Buispasvorm en montagedetails

Zorg ervoor dat de buitendiameter van de dwarsbalk overeenkomt met de ontvangende boring. Controleer bij blindgathouders de insteekdiepte. Controleer bij houders met doorlopende gaten de vereiste speling en bevestigingsmethode.

Het montage-uiteinde moet ook passen bij het steunorgaan. Foto's bieden een visuele referentie; uiteindelijke afmetingen en aansluitdetails volgen de goedgekeurde tekening.

Dwarsstanghouder en referentie voor pasvorm van ronde buis.

Doorlopende houder met doorlopende ronde buis.

Toepassingen

• Ronde dwarsbalkverbindingen in trapleuningconstructies
• Vervaardiging van balkon- en terrasleuningen
• Decoratieve buiswanden en metaalwerk
• Vervangingsfittingen afgestemd op bestaande monsters

De complete montage, inclusief bevestigingen, afstanden en invulling, moet geschikt zijn voor het beoogde project. Belastbaarheid en installatiegeschiktheid vereisen beoordeling van het complete systeem.

Aangepaste bestellingen voor distributeurs en fabrikanten

VVINSCO verwelkomt vragen van Zuid-Amerikaanse importeurs, railingfabrikanten en hardwaredistributeurs. Dankzij tekeningen en monsters kunnen we de afmetingen en afwerking vinden die nodig zijn voor uw lokale productassortiment.

Spaanse productbeschrijving:Het is een roestvrije houder voor een dwarse buis, met een lange of lange levensduur.

Portugese productbeschrijving:Ondersteuning van roestvrij staal voor een transversale bewakingsbehuizing, als dit of het volgende is.

1. Maatvoeringen, tekeningen of referentiemonsters versturen.
2. Bevestig materiaal, gattype, afwerking en aantal per model.
3. Ga akkoord met de goedkeurings- en inspectievereisten van het monster.
4. Bevestig productie-, verpakkings- en leveringsafspraken.

Kwaliteitsinspectie en verpakking

Inspectie kan betrekking hebben op het overeengekomen materiaal, de afmetingen van het lichaam, de boring, de configuratie van de gaten, de pasvorm van de buis en het uiterlijk van het oppervlak. Monstergoedkeuring kan vóór de bulkproductie worden geregeld.

Beschermende binnenverpakkingen en dozen kunnen volgens de bestelling worden geregeld. Etiketten kunnen model, materiaal, afwerking en hoeveelheid identificeren. Geef bij het aanvragen van een offerte eventuele speciale verpakkings-, materiaalcertificaat- of keuringseisen aan.

Over VVINSCO

Foshan Winsco Metal Products Co., Ltd. heeft23+ jaar ervaring in de productie en export van roestvrij staal. Wij leveren roestvrijstalen buizen, platen en railingaccessoires voor overzeese groothandels en op maat gemaakte bestellingen.

Wij hechten waarde aan duidelijke specificaties, betrouwbare communicatie en een langdurige samenwerking. Fabrieksbezoeken en inspecties door derden zijn welkom.

Veelgestelde vragen

Wat is het verschil tussen blinde en doorlopende gaten?

Een blind gat heeft een gesloten uiteinde en ontvangt een afsluitende dwarsbalk. Dankzij een doorgaand gat kan de buis door de houder gaan. Geef iedere uitvoering apart aan bij uw bestelling.

Kun je een bestaand armatuur matchen?

We kunnen een fysiek monster of een maattekening beoordelen. Vermeld de boring, lichaamsafmetingen, montagedetails en vereiste afwerking.

Zijn spiegel- en satijnafwerkingen beschikbaar?

Spiegelgepolijste en gesatineerde afwerkingen zijn afzonderlijke opties. Op de foto's zijn gepolijste fittingen te zien. Om het uiteindelijke uiterlijk overeen te komen, kan een referentiemonster worden gebruikt.

Zijn buizen en bevestigingsmateriaal inbegrepen?

Geef bij uw aanvraag de benodigde componenten aan. In de offerte worden de bij de levering inbegrepen fittingen, buizen en hardware vermeld.
