VVINSCO / WINSCO METAL - ROESTVRIJSTAAL LEUNINGOPLOSSINGEN

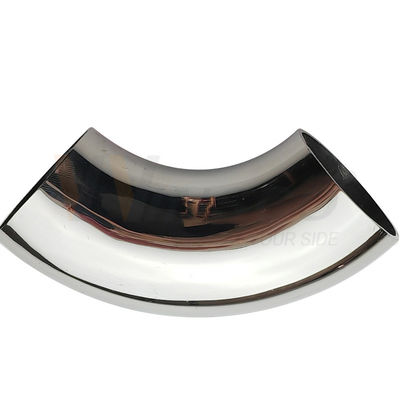

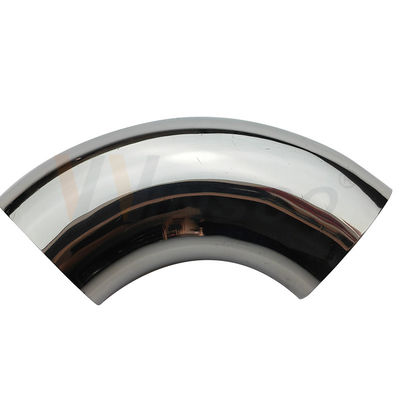

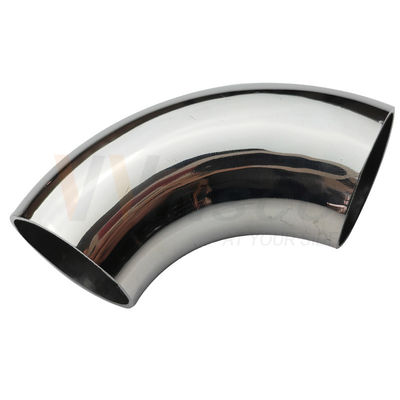

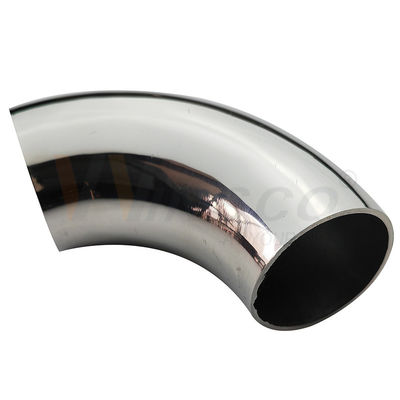

VVINSCO / Winsco Metal produceert deze 90° lasbare leuningelleboog voor 38/38,1 mm (1 1/2") ronde buis. Beschikbare kwaliteiten zijn AISI 201 / 304 / 316, met Spiegelpolijst / Satijn (PSS / SSS) afwerkingen. De standaardopties voor dit model zijn 98 mm of 120 mm rug/booglengte en 1,2 mm of 1,5 mm wanddikte.
| Producttype | 90° lasbare roestvrijstalen leuning / balustrade elleboog |
|---|---|
| Bijpassende buis OD | 38/38,1 mm (1 1/2") |
| Rug / Booglengte | 98 mm of 120 mm |
| Wanddikte | 1,2 mm of 1,5 mm |
| Materiaalkwaliteit | AISI 201 / 304 / 316 |
| Oppervlakteafwerking | Spiegelpolijst / Satijn (PSS / SSS) |
| Verwerking | Buizen vormen, lassen, oppervlaktepolijsten, CNC / ponsen waar nodig |

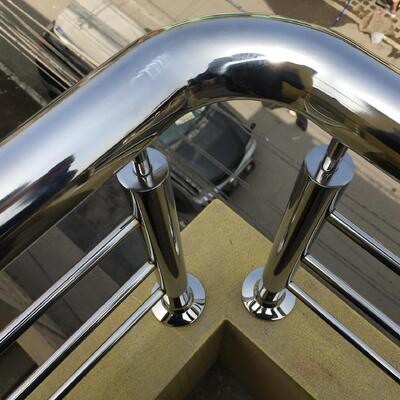

| Typische toepassingen | Trapleuningen, balkonleuningen, zwembadafrasteringen, bruggen, portieken en architectonische buissystemen |
| Maatwerk | Alternatieve diameters, booglengtes, wanddiktes en afwerkingen zijn beschikbaar onder voorbehoud van productiebeoordeling |
Gebruik deze tabel om de buitendiameter, rug/booglengte en wanddikte van de elleboog af te stemmen op uw buis. Afmetingen zijn productiereferenties; bevestig de uiteindelijke pasvorm, tolerantie en verbindingsmethode vóór bestelling.
| B: OD / Diameter | A: Rug / Booglengte | C: Wanddikte |
|---|---|---|
| 12,7 mm (1/2") | 55 mm | 1,2 mm, 1,5 mm |
| 16 mm (0,630") | 55 mm | 1,2 mm, 1,5 mm |
| 19 mm (3/4") | 55 mm | 1,2 mm, 1,5 mm |
| 22 mm (0,866") | 57 mm | 1,2 mm, 1,5 mm |
| 25,4 mm (1") | 66 mm | 1,2 mm, 1,5 mm |
| 31,8/32 mm (1 1/4") | 85 mm, 120 mm | 1,2 mm, 1,5 mm |
| 35 mm (1,378") | 90 mm | 1,0 mm |
| 36 mm (1,417") | 98 mm | 1,0 mm, 1,2 mm |
| 38/38,1 mm (1 1/2") -- Dit model | 98 mm, 120 mm | 1,2 mm, 1,5 mm |
| 50 mm (1,969") | 125 mm | 1,2 mm |
| 50,8/51 mm (2") | 115 mm, 125 mm, 145 mm, 160 mm | 1,2 mm, 1,5 mm, 2,0 mm |
| 60 mm (2,362") | 135 mm, 150 mm, 160 mm, 180 mm | 1,2 mm, 1,5 mm, 2,0 mm |
| 63,5 mm (2 1/2") | 135 mm, 150 mm, 160 mm, 180 mm | 1,2 mm, 1,5 mm, 2,0 mm |
| 76,2 mm (3") | 165 mm, 180 mm | 1,2 mm, 1,5 mm, 2,0 mm |
| 80 mm (3,150") | 170 mm | 1,2 mm |
| 89 mm (3 1/2") | 210 mm, 225 mm | 1,2 mm, 1,5 mm |
| 102 mm (4,016") | 230 mm, 250 mm | 1,2 mm, 1,5 mm |
| 108 mm (4,252") | 250 mm | 1,2 mm, 1,5 mm |
| 114 mm (4,488") | 275 mm | 1,2 mm, 1,5 mm |
| 127 mm (5") | 295 mm | 1,5 mm, 2,0 mm |
| 133 mm (5,236") | 310 mm | 1,5 mm, 2,0 mm |
| 141 mm (5,551") | 325 mm | 1,5 mm, 2,0 mm |
| 159 mm (6,260") | 370 mm | 1,5 mm, 2,0 mm |
| 168 mm (6,614") | 400 mm | 2,0 mm, 2,5 mm |
| 219 mm (8,622") | 525 mm | 2,0 mm, 2,5 mm |
| 273 mm (10,748") | 650 mm | 2,0 mm, 2,5 mm |
| Kwaliteit | Aanbevolen gebruik |
|---|---|
| AISI 201 | Kostengevoelige binnendecoratieprojecten in droge omgevingen. |
| AISI 304 | Algemene architectonische leuningtoepassingen binnen en buiten. |
| AISI 316 | Voorkeur voor kust-, zwembad-, vochtige of omgevingen met veel chloriden. |
Voor verzending kan VVINSCO materiaalkwaliteit, OD, wanddikte, boogafmeting, oppervlakteafwerking, hoeveelheid en labels controleren aan de hand van de bevestigde bestelling. Afgewerkte stukken worden beschermd om schade aan het oppervlak tijdens hantering en transport te verminderen. Inspectiedocumenten en verpakkingsvereisten moeten vóór productie worden overeengekomen.
Met meer dan 23 jaar ervaring in de productie en export van roestvrij staal levert VVINSCO / Winsco Metal gecoördineerde roestvrijstalen buizen en leuningaccessoires uit Foshan, China. Kopers kunnen de bijpassende buis, elleboog, afwerking en gerelateerde fittingen verkrijgen via één projectcontact.
Deze is ontworpen voor de opgegeven buitendiameter. Geef ook de wanddikte van de buis en de verbindingsmethode op, zodat VVINSCO de vereiste pasvorm kan verifiëren vóór productie.
Gebruik 201 voor droog binnendecoratie werk, 304 voor de meeste architectonische projecten, en 316 voor zwembad-, kust- of locaties met veel chloriden. De uiteindelijke kwaliteitskeuze moet het projectmilieu en de lokale vereisten volgen.
Ja. Spiegelpolijst en satijn opties zijn beschikbaar. Stuur een buisstaal, afwerkingscode of referentiefoto wanneer uiterlijk matchen cruciaal is.
Ja, aangepaste maatbeoordeling is beschikbaar. Stuur OD, wanddikte, rug/booglengte, kwaliteit, afwerking, hoeveelheid en tekening indien beschikbaar.
Nee. Productafmetingen en materiaalopties ondersteunen de componentselectie, maar het complete leuningontwerp, de belasting en de installatie moeten worden geverifieerd door de projectingenieur of installateur.
Stuur de vereiste maat, kwaliteit, afwerking, hoeveelheid en bestemmingshaven. VVINSCO zal de compatibiliteit controleren en een projectgebaseerde offerte retourneren.
